 蒸汽流量計： |
優量蒸汽流量計（鍋爐蒸汽流量計 電廠蒸汽流量計）
（具有國家認可的蒸汽流量計制造資質，中國具有影響力的蒸汽流量計廠家之一）
計量器具生產許可證:  蘇制02000305號 蒸汽流量計執行標準: JJG1029-2007 |
蒸汽流量計
|
蒸汽流量計概述:
蒸汽流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。
廣泛應用測量的介質有：飽和蒸汽、過熱蒸汽、高低溫氣體、液體、油類等.
優點：
1、便于現場安裝的人性化壁掛設計。
2、溫度、壓力、密度、流量多物理量循環
3、停電記錄功能和歷史記錄查詢
1、探頭密封件選用超軟異型非標金屬片：許多蒸汽流量計是探頭密封不嚴，造成漏水而報廢的，因為一般廠家都不具備高溫密封測試條件。
2、專為過熱蒸汽設計超高溫探頭，耐溫達450℃：選用進口高溫材料和巧妙結構進行特殊工藝封裝，成為國內封裝技術較領先的少數廠家之一
3、探頭采用四片晶體封裝結構，抗震性明顯增強：一般廠家只封裝兩片晶體，而另外兩片主要是防震作用。
4、傳感器的發生體是模注而成，批量生產，成本低：不銹鋼的金加工難度大，沒有一定批量，成本較高，而且外觀不美。
5、蒸汽計算軟件燒制在模塊芯片里，自動顯示質量流量：這套軟件分飽和蒸汽和過熱蒸汽兩個版本，在線顯示溫度、壓力、密度、流量值。
6、歷史記錄查詢功能，顯示日報表、月報表、年報表：可方便用戶進行計量結算。
7、停電記錄查詢功能，顯示停電時間和次數：可方便用戶計算未計量流量和防止偷漏蒸汽現象。
|

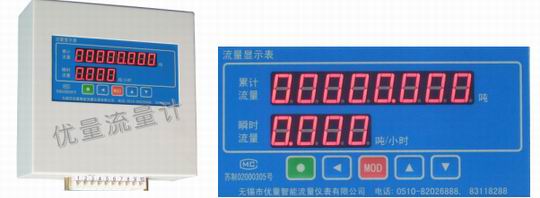

溫壓補償流量液晶顯示表及顯示板面膜 |
|
精品級蒸汽流量計，每套帶第三方權威計量檢測證書，使用放心
無錫優量 高精度蒸汽流量計 技術咨詢:0510-82026888 83118288 |
Φ80mm精品級蒸汽流量計
防偽圖片不得使用,否則法律責任自負 |
|
|
 |
申請無錫市計量測試中心（第三方權威部門）檢測,并出具單臺檢測證書.
檢測周期:2天,電話:0510-82026888 83118288
|
|
|
|
無錫市計量測試中心/氣體標定裝置 |
經無錫市計量測試中心標定過的蒸汽、氣體流量計安裝現場 |
|
 飽和蒸汽流量計（三件套） 日報表、月報表查詢 中文液晶菜單，便于觀看 |
 過熱、飽和蒸汽流量計（四件套） 蒸汽的物理參數全知道 溫壓雙補償，適用各類蒸汽 |
|
特點:
1、適用小于180度的飽和蒸汽
2、抄表方便，日、月報表查詢功能
3、獨特的壁掛表設計，安裝簡易
4、液晶顯示，中文菜單
5、停電記錄功能
|
特點:
1、適用大于180度的過熱/飽和蒸汽
2、溫度壓力雙補償，自動跟蹤計算
3、翻閱溫度、壓力、密度、流量值，蒸汽指標全知道
4、耐溫等級：250度、330度、450度
5、獨特的壁掛表設計，安裝簡易 |
 溫壓補償一體型蒸汽流量計自帶鋰電，無電源場合也行 |
 插入式蒸汽流量計應用DN300以上的管道 |
|
特點:
1、適用低矮的蒸汽管道
2、鋰電池供電，安裝方便 |
特點:
1、適用DN300以上的管道
2、獨特的壁掛表設計，安裝簡易 |
|
|
| |
| 每日推薦一款優量精品蒸汽流量計： |
插入式蒸汽流量計 |
插入式蒸汽流量計剖面圖 |
|
| |
| 無錫優量 蒸汽流量計，國家認可的制造資質，放心使用
免費技術咨詢：0510-82026888 83118288
|
|
|
計量器具生產許可證（渦街流量計） |
型式批準證書(江蘇省質量監督局發) |
|
|
| 檢測合格證書(江蘇省計量研究院) |
校準證書(無錫市計量測試中心) |
|
1、飽和蒸汽流量計（110-220度）----溫度補償高精度的質量流量 |
飽和蒸汽的密度是隨溫度或壓力的變化而變化的，必須即時自動跟蹤補償，否則，誤差特別大，優量公司推出這款高精度產品供選擇。
優點：1、變送轉換器耐溫超過70度2、分體型方便遠程抄表3、適應室外惡劣環境工作 |
|
2、過熱蒸汽流量計（180-350度）----溫壓雙補償的質量流量 |
過熱蒸汽的密度是隨溫度和壓力的變化而變化的，必須即時自動跟蹤補償，否則，誤差特別大，優量公司推出這款高精度產品供選擇。
優點：1、選用超高溫探頭，耐溫超300度
2、在線顯示溫度、壓力、流量、密度
3、可定制400度以上超高溫傳感器 |
|

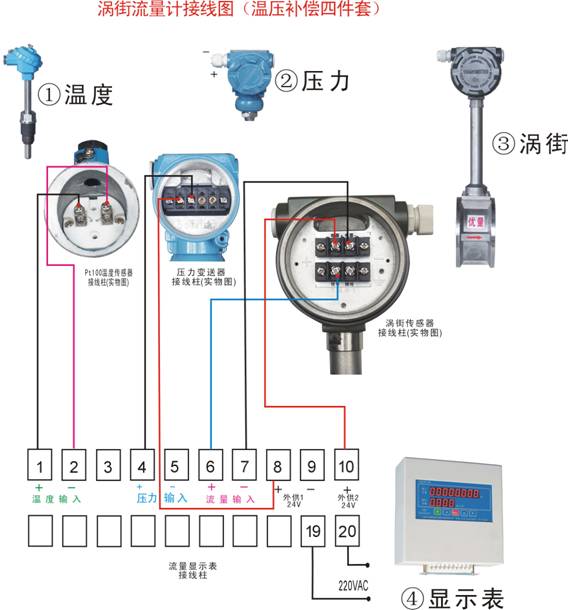

無錫優量公司 四件套蒸汽流量計 實物接線圖 |
| |
優量儀表專業生產：全系列智能蒸汽流量計----產品更全,品種更多 |
|
| |
技術參數：
| 公稱口徑： |
DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、 |
| |
DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。 |
◆ 適用范圍：氣體（空氣、氧氣、氮氣、煤氣、天燃氣、化學氣體等）、液體（水、高溫水、油、食品液、化學液等）、蒸汽（飽和蒸汽、過熱蒸汽）。
◆ 可測介質溫度：-40℃～280℃、-40℃～350℃。
◆ 公稱壓力：≤1.6MPa 、≤2.5MPa 、≤4MPa。
◆ 精度等級：液體1級、氣體、蒸汽1.5級。
輸出信號：
電壓脈沖：低電平≤1V，高電平≥6V，脈沖寬0.4ms，負載電阻＞150Ω。
標準電流：4-20mA，轉換精度±0.5%滿度值，負載電阻24V-500Ω。
現場液晶顯示：瞬時流量6液晶位顯示（m3/h），轉換精度±0.1%；累積流量8位顯示（m3），轉換精度±0.1%；
◆ 供電電源：
脈沖輸出：+24VDC，4-20mA輸出
現場液晶顯示：+24VDC 或3.6V 鋰電池。
◆ 環境溫度：電壓脈沖輸出：-30℃—+65℃；4-20mA輸出：-10℃—+55℃；現場液晶顯示：-25℃—+55℃
◆ 表體材料：不銹鋼（1Cr18Ni9Ti） |
|
| |
|
智能一體型渦街流量計(本安防爆型、鋰電池DC3.6V供電/DC24V供電)
|
適用:
各種氣體(壓縮空氣、熱風、氧氣、氮氣、煤氣、天然氣、乙炔)
各種液體(純水、去離子水、軟水、乙醇、甲苯、酚類、液氨)
智能液晶雙排顯示表頭(實物照片)
未經無錫優量許可，防偽圖片不得使用 |
DN65mm(實物照片)
未經無錫優量許可，防偽圖片不得使用 |
|
| |
標況流量:
|
結構形式 |
通徑（mm） |
工況流量范圍（m3/h） |
液體 |
氣體 |
蒸汽 |
滿
管
式 |
15 |
0.3-3.8 |
3.8-38 |
4.4-44 |
20 |
0.5-6.2 |
6.7-67 |
7.9-79 |
25 |
0.9-10 |
10-100 |
12-120 |
32 |
1.6-16 |
16-160 |
19-190 |
40 |
2.5-26 |
25-250 |
30-300 |
50 |
3.5-38 |
40-400 |
50-500 |
65 |
5.2-65 |
68-680 |
85-850 |
80 |
8-100 |
100-1000 |
120-1200 |
100 |
12-150 |
160-1600 |
190-1900 |
125 |
20-250 |
230-2300 |
280-2800 |
150 |
32-380 |
380-3800 |
440-4400 |
200 |
50-620 |
670-6700 |
790-7900 |
250 |
80-1150 |
1060-10600 |
1200-12000 |
300 |
130-1400 |
1540-15400 |
1780-17800 |
插
入
式 |
400 |
180-2700 |
2700-27000 |
3200-32000 |
500 |
280-4200 |
4240-42400 |
4950-49500 |
600 |
410-6100 |
6100-61000 |
7100-71000 |
700 |
580-7300 |
7800-78000 |
9300-93000 |
800 |
720-10800 |
10850-108500 |
12660-126600 |
900 |
970-12000 |
13000-130000 |
15500-155000 |
|
| |

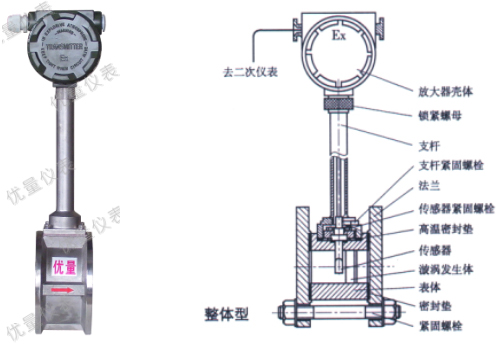

| 基本結構和安裝尺寸: |
渦街傳感器 |
插入式蒸汽流量計
|
插入式蒸汽流量計剖面圖
|
|
| |
外形尺寸： |
|
口徑（D） |
管道規格 |
H |
L |
L0 |
D1 |
D2 |
15 |
Φ19×1.5 |
290 |
116 |
80 |
68 |
135 |
20 |
Φ26×3 |
290 |
116 |
80 |
68 |
135 |
25 |
Φ32×3.5 |
290 |
116 |
80 |
68 |
135 |
32 |
Φ39×3.5 |
290 |
116 |
80 |
68 |
135 |
40 |
Φ49×4.5 |
295 |
120 |
80 |
80 |
140 |
50 |
Φ59×4.5 |
300 |
124 |
80 |
88 |
145 |
65 |
Φ74×4.5 |
308 |
128 |
80 |
105 |
165 |
80 |
Φ89×4.5 |
315 |
128 |
80 |
120 |
180 |
100 |
Φ109×4.5 |
328 |
132 |
80 |
148 |
210 |
125 |
Φ133×4.5 |
340 |
137 |
85 |
174 |
235 |
150 |
Φ159×4.5 |
351 |
146 |
90 |
196 |
270 |
200 |
Φ219×9 |
278 |
169 |
105 |
250 |
325 |
250 |
Φ273×11 |
402 |
184 |
120 |
300 |
375 |
300 |
Φ325×12 |
428 |
199 |
135 |
350 |
425 |
|
| |
廠家提供的優質配對法蘭
(經調質、發黑處理)
|
模擬圖
|
|
| |
優量公司 ---- 快速供貨 快件發貨
|
|
1、智能蒸汽流量計有現貨。（Φ25-Φ300mm、不銹鋼材質、液晶顯示）
2、插入式蒸汽流量計訂貨后生產周期：5天
|
| |
請購買正宗的無錫優量公司產品，注意產品標識和包裝 |
優量專用標簽
|
優量專用彩色說明書
|
無錫優量專用外包裝
|
|
2011款無線GPRS數據采集系統----自動抄表，與環保/能源系統連網 |
|
無錫優量公司2011款無線GPRS數據采集系統（實現自動抄表，與環保/能源系統連網）
五大特點：
1、不用向電信公司申請固定IP地址，為您節約1000多元申請費和每年不菲的使用費。
2、用戶不用購買工業級計算機，而且24小時不停地收集數據，為您節約10000元投資和運行時的電費。
3、無線GPRS數據采集系統軟件免費贈送，為您節約3000元軟件費。
4、實現下面流量計的數據和上面計算機顯示的采集數據完全一樣，沒有二次積算，避免貿易供需雙方矛盾產生。
5、安裝簡單，無需調試，突破傳統專業人員的復雜調試，普通人員也能輕松安裝。
環保在線監測系統結構分為儀表數據采集、無線數據發射和上位機監控平臺三個部分, 我公司的環保無線采集儀是集采集與傳輸為一體，隨時查詢即時流量，并調出月報表和日報表，免去人工抄表降低了維護成本。 |
|
|
月報表和日報表(上網電腦截屏) |
實時上傳詳細數據(上網電腦截屏) |
|
|
| |
定量自動控制，恒流自動控制，流量PLC控制工程
技術咨詢電話：0510-82026888 83118288 |
承接自動化PLC工程設計，變流量PLC控制系統設計，集中控制流量系統，流量循環定量控制，流量比值控制PLC系統設計，
技術資訊：0510-82026888 83118288 85051088 |
|
|
| |
